Action IngénieurCO de la Tour de Trême
35COLATOUR
Composer une liste de questions pour l'ingénieur

Nikille
A quoi servent tous les compteurs ?

Bernard Bonjour
-Facturer l’énergie consommée

-Comprendre les installations

-Suivre les consommations

-Estimer les économies d’énergie

Nikille
Comment marchent les fusibles ?

Bernard Bonjour
Le courant demandé par le circuit électrique traverse entièrement le fusible.

Lorsque le courant dépasse (une valeur spécifique pendant un temps précis) le calibre, la partie conductrice du fusible fond et ouvre le circuit.

L'ouverture interrompt le courant protégeant le circuit contre les conséquences de la surintensité

Ils sont de plus en plus remplacés par des disjoncteurs.

Nikille
Comment fonctionnent les ampoules économiques ?

Bernard Bonjour

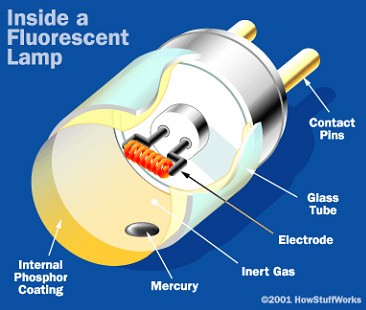

les parois internes d'un tube sont recouvertes d'une couche fluorescente. Des électrons sont libérés et au contact du gaz (autrefois du gaz néon) contenu dans le tube produisent un rayonnement ultraviolet invisible qui, absorbé par la couche fluorescente, le transforme en rayonnement visible.

schéma tube fluorescent

Nikille
Combien y a-t-il de fusibles dans le C.O. ?

Bernard Bonjour
Je vous laisse les compter !

Nikille
Est-t-il nécessaire d'avoir autant de fusibles dans le C.O. ?

Bernard Bonjour
Voir réponse suivante.

Nikille
Pourquoi n'y aurait-il pas qu'un seul fusible dans le C.O. ?

Bernard Bonjour
Pour éviter que tout s’arrête dès qu’il y a un petit problème local

Pouvoir moduler le type de fusible en fonction des appareils.

S’il n’y avait qu’un seul fusible, il faudrait prévoir un ampérage énorme ce qui ne permettrait pas de faire sauter le fusible en cas de court-circuit (risque d’incendie, etc.).

Nikille
Quelles sont les protections pour que les enfants ne s'éléctrocutent pas ?

Bernard Bonjour
Les fusibles ne protègent pas des électrocutions.

Il existe des système très sensibles et réactifs pour la sécurité (prise FI qui repère la dispersion de l’électricité et non un échauffement – disjoncteur différentiel).

Il existe des caches pour les prises

Il faut surtout informer et mettre en garde !

Nikille
Qui a inventé le fusible ?

Bernard Bonjour
William Bickford (1774 - 1834)

Dépose le brevet d’un fusible de sécurité fonctionnant avec de la poudre à canon en 1831 (aucun rapport avec sa mort 3 ans plus tard)

Nikille
Combien d'ampères utilisent des appareils ménagers ?

Bernard Bonjour
Si on connait les volts (240 ou 400) et la puissance d'un appareil on peut déterminer l'ampérage utilisé grâce à la formule suivante :

volts (u = tension) X ampères (i =intensité) = Watts (p = puissance)

En général on a des fusibles 10 ou 15 ampères en fonction de la puissance des appareils.
Aspirateur : 2’000 Watts = 240 x 8.3
Plaque électrique : 3’000 Watts = 400 x 7,5






Nikille
Donnez-moi des exemples d'appareils qui consomment beaucoup et peu d'ampères.

Bernard Bonjour

Je ne suis pas certain de comprendre complètement ta question.



Si tu veux parler d'un appareil très puissant, on peut citer par exemple une cuisinière électrique. Un frigo est par contre peu puissant.



Si tu veux parler de consommation, il faut aussi tenir compte du temps d'utilisation. En effet un appareil très puissant qui est rarement utilisé consommera moins qu'un appareil peu puissant qui est toujours en fonctionnement.



Il donc est très important de ne pas confondre la puissance (kilowatt) et l'énergie (kilowattheure).



Par exemple un appareils de 2'000 watts utilisé pendant 2 heures aura une consommation de 4'000 wattheures (en divisant par 1'000 on obtient cette consommation en kilowattheures = 4 kilowattheures).


Nikille
Comment est fabriqué l'électricité ?

Bernard Bonjour
Dans la plupart des cas, on fait tourner des aimants à proximité d’une bobine de fil de cuivre. Cela « excite » les électrons dans le fil et crée un courant électrique.
Le mouvement est produit par différents moyens (centrales nucléaires, thermiques, turbines hydrauliques, éoliennes, etc.).

Une des rares exceptions est le capteur photovoltaïque qui permet de produire de l’électricité sans mouvement.

Nikille
Pourquoi y a-t-il des éclairs ?

Bernard Bonjour
Les éclairs sont causés par un déséquilibre entre les charges électriques à l'intérieur et à l'extérieur du nuage. Quand les charges accumulées deviennent trop importantes, et surtout lorsqu'il y a opposition directe entre ces charges (entre la terre et le nuage), il y a décharge électrique (éclair) et un orage éclate !

Voici un lien pour une explication complète :


Nikille
Quel est le volt maximal dans une installation électrique ?

Bernard Bonjour
Il y a deux tensions possibles : 240 (220) volts et 400 (380) volts.

Les lignes à haute tension peuvent monter jusqu’à plus de 300’000 volts (plus on augmente les volts, plus on baisse les ampères qui causent de l’échauffement et des pertes de transport).

Nikille
Quelle est la consommation du C.O. en 1 mois ?

Bernard Bonjour

Tout dépend des périodes, il y a des variations.



Dans votre cahier de bord vous pouvez aller voir l'onglet "mesures".



Vous pouvez déjà remarquer les périodes de vacances où la consommation et beaucoup plus basse. Mais elle n'est jamais nulle car il y a des appareils qui fonctionnent toujours (par. ex. frigos) et des utilisations extra-scolaires (la salle de spectacle et de gym etc.)


Nikille
Quel est le prix de l'électricité ?

Bernard Bonjour
Un kilowattheure kWh coûte environ 25 centimes.

Mais cela varie selon le client : les gros consommateurs paient moins. Il y a des tarifs jour (heures pleines) et nuit (heures creuses). Au CO de la Tour de Trême, il y a plusieurs tarifs en fonction des saisons, jour-nuit, etc., (8, 12, 15 ou 20 centimes le kilowattheure)

Actuellement le prix a beaucoup augmenté et il y a un grand débat sur la libéralisation du marché.La Confédération vient de limiter cette augmentation.

Nikille
A quoi sert un tableau électrique ?

Bernard Bonjour
A centraliser tous les départs d’électricité (à partir de l’alimentation principale).

S’il y a un problème, on sait tout de suite où aller pour le régler.

Nikille
Y a-t-il une raison pour que le grand tableur ne se trouve pas dans la même salle que les fusibles et les plombs ?

Bernard Bonjour
Non.

Nikille
A quoi sert un fusible ?

Bernard Bonjour
A se protéger des conséquences d’un court-circuit (par exemple : surchauffe pouvant endommager des appareils ou créer des incendies).
