Bonjour et merci pour ce joli schéma.

Suite à votre visite de l'installation avec le concierge, vous avez bien
repéré les éléments essentiels de l'installation à savoir les radiateurs,
l'eau, la réserve de mazout et les tuyaux amenant l'eau chaude aux radiateurs.

Ce qui manque dans votre schéma c'est d'abord le circuit qu'effectue l'eau.
C'est un circuit fermé, c'est à dire que c'est toujours la même eau qui tourne
en continu. Une fois que l'eau a transféré sa chaleur dans les pièces et
qu'elle se refroidit, elle retourne à la chaudière pour être chauffée à
nouveau; et ainsi de suite.

Un autre élément m'a surpris. Le mazout et l'eau semblent dans le même
réservoir. Si c'était le cas, ce serait une sorte de marrée noire, et le mazout
flotterait sur l'eau... En fait, il y a une réserve de mazout (la citerne)
séparée. Le mazout est amené au brûleur pour être brûlé dans la chaudière. Les
flammes vont réchauffer l'eau qui passe
dans un tuyau fermé au travers de la chaudière. Il n'y a donc pas de contact
direct entre l'eau et le mazout.

Votre texte est également intéressant. Par contre, le coût annuel de
600'000.- Frs est certainement sur-évalué. Si l'on estime que la réserve de
mazout de 68'000 litres correspond à la consommation estimée d'une année, ce
qui est souvent le cas, et sachant qu'un litre de mazout coûte aujourd'hui
juste un peu moins de 1.- Frs, le coût annuel d'énergie de chauffage devrait se
situer autour de 60'000.- à 70'000.- Frs

L'eau est chauffée dans la chaudière
à environ 90°C, mais ce n'est pas de l'eau bouillante ! Selon les
besoins de chaleur dans les bâtiments, de l'eau plus froide (provenant du
retour des radiateurs) est ajoutée pour atteindre une température adéquate
(par. ex. 70-80°C pour des radiateurs).

Encore merci pour ce schéma !

Si vous avez encore des questions n'hésitez pas à me contacter.

Bernard Bonjour

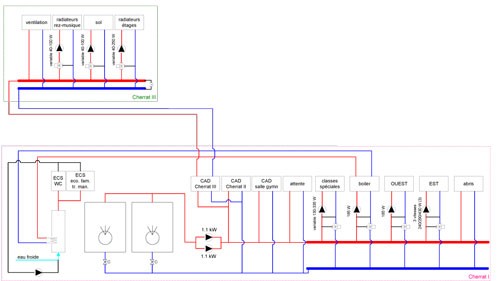

Voici le schéma "simplifié" du chauffage des bâtiments du Cherrat :
