Réalisation - Kurbeltaschenlampe

  • Etape 1

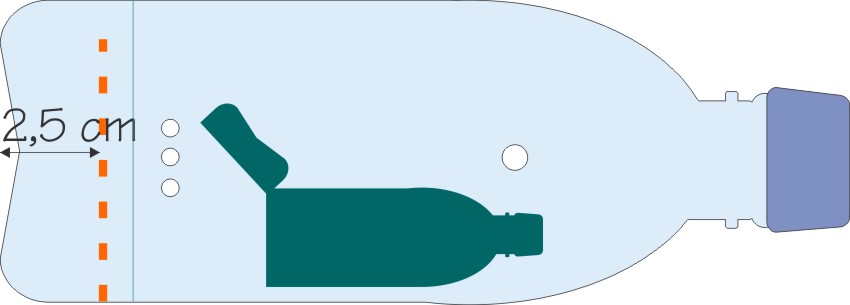

    Drei kleine Löcher (M3) 3.5 cm vom Flaschenboden her an den eingezeichneten Orten bohren.

    Ein grösseres Loch (M6) 7 cm von den kleinen Löchern entfernt bohren (siehe Bild) und auf der anderen Seite der Flasche gegenüber des M6-Lochs ein M8-Loch bohren.



  • Etape 2

    Den Flaschenboden mit der Schere/Säge abschneiden/-sägen, dabei nicht ganz durchschneiden/-sägen, so dass der Boden noch an der Flasche haftet und eine Art Deckel entsteht.



  • Etape 3

    Die beiden Klappen am Motor mit einem Schraubenzieher aufbiegen und den Mechanismus vorsichtig herausziehen.



  • Etape 4

    Zwei Schrauben M2x20 in die Löcher an der Vorderseite des Motors schrauben (innen). Aussen werden zwei Muttern gut auf den Schrauben angezogen (mit Zange und Schraubenzieher). Den Mechanismus dann wieder in die Hülle führen und die Klappen zurückbiegen.

    Avertissement Die kleine Ausbuchtung am Boden des Motors mit der Kerbe in der Hülle zusammenfügen.


  • Etape 5

    Mit dem Stichel zwei kleine Löcher in den Deckel der Flasche stechen. Die beiden Drähtchen der Diode in die Löcher einführen und auf der anderen Seite des Deckels an zwei Lüsterklemmen anschliessen. An denselben Lüsterklemmen die beiden dünnen Kabel anschliessen und durch den Flaschenhals ins Innere der Flasche führen und durchziehen, bis sie am Boden wieder herausschauen. Den Deckel wieder aufschrauben.

    Je ein Ende von zwei Lüsterklemmen aufschneiden und die Metallstücke im Innern freilegen (so können sie danach an die "Füsschen" des Motors angeschlossen werden). Die dünnen Kabel durch die Lüsterklemmen führen und die abisolierten Enden um die elektrischen "Füsschen" des Motors wickeln. Die Lüsterklemmen daraufschrauben.



  • Etape 6

    Den Motor im Innern der Flasche fixieren, dabei die beiden Schrauben und die Achse des Motors durch die drei kleinen Löcher führen. Zwei Muttern M2 auf die Schrauben drehen und mit einer Zange fest anziehen. Mit der Beisszange die überstehenden Schraubenenden abkappen.



  • Etape 7

    Zwei Kreise aus dem Karton schneiden, dabei den inneren Kreis (Position der Holzscheibe) und die zwei Punkte auf den Karton übertragen. Die Holzscheibe zwischen die beiden Kartonkreise kleben. Zwei Löcher (M6) an den angegebenen Orten bohren. Eine Schraube M6x50 durch das äusserste Loch führen und auf der anderen Seite mit einer Mutter fixieren, das Plastikröhrchen aufstecken und mit einer Hutmutter abschliessen. Das Röhrchen muss sich frei drehen können.



  • Etape 8

    Die grosse Schraube M6x80 durch das M8-Loch in der Flasche führen. Auf der anderen Seite (wo der Motor ist) zuerst eine Unterlegscheibe aus Plastik, dann drei Muttern aufreihen und diese gut anziehen, danach die Holzscheibe darauf und mit einer Hutmutter abschliessen.

    Avertissement Die Schraube muss sich leicht drehen lassen, sollte jedoch nicht zu viel Spiel haben.


  • Etape 9

    Gegenüber der Motormitte ein kleines Loch bohren und einen Nagel einführen. Diesen in die unterste Lüsterklemme einspannen. Dadurch ist der Motor besser fixiert.


  • Etape 10

    An einer Lüsterklemme (4 mm) mit dem Cutter den Plastik wegschneiden und so das Metallstück freilegen. Dieses Teil dient als Verbindungsstück. An ein Ende dieses Stückes die Telefonbuchse schrauben und das andere Ende an der Achse des Motors festschrauben.

    Avertissement Darauf achten, dass die Achse des Motors frei dreht, ohne dass sie durch den Plastik der Flasche gebremst wird. Die Teile die an ihr befestigt sind, sollten gleich ausgerichtet sein.


  • Etape 11

    Den Flaschenboden mit Isolierband wieder befestigen. Die Scheibe mit dem Motor verbinden, in dem ein Gummiband zwischen die beiden Kartonkreise gelegt und um die Telefonbuchse gespannt wird. Die Kartonscheibe kann nach Belieben bemalt werden.
